本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机发电厂空气能热泵机组供配电源箱的用途： 1、科学的重新分配能量补充。 2、不方便对线路的开闭操作步骤。 3、有较高的安全的隔离层级，能抽象思维的提示电路设计的导通方式。

项目名称：656KW柴油机发无刷电空调机组空调机组单机配电箱主要元件明细清单
配电设备箱主要构件请单
序列号	分类	型號标准	机关单位	数目	生产商
1	塑壳真空断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电量设备操作器	HGM6110	只	1	众智
3	风能发减速机电机转速掌控器	C2002	只	1	孚创
4	直流电供电版块	DC24V	只	1	众智
5	大中型当中继电热器	HH54P    DC24V	只	2	正泰
6	长安小型期间继机械	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

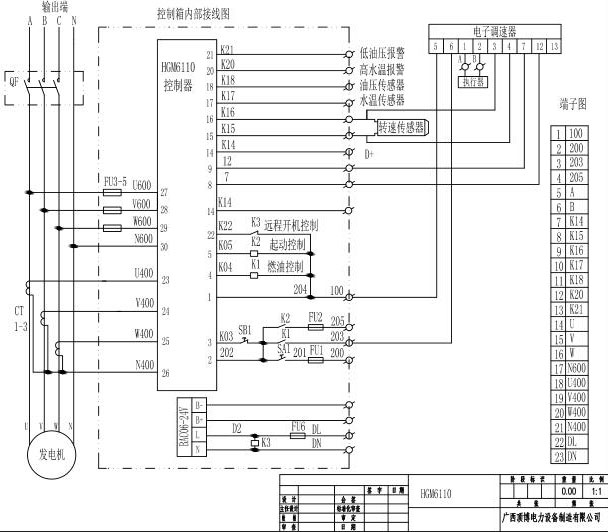

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.wangyuan56.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
