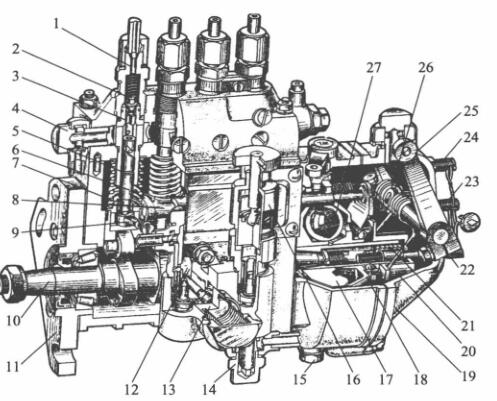

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

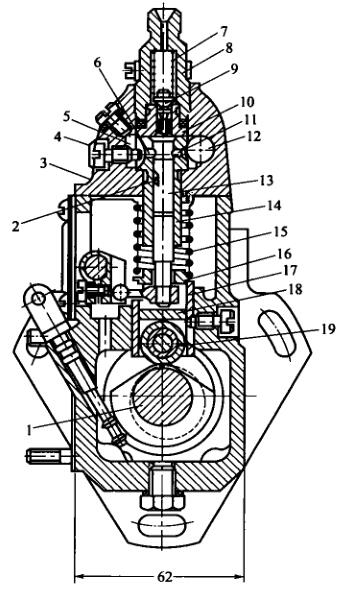

   I号喷油泵的分泵构造图

1-高压力油管连接头连接头; 2-脸上很油阀; 3-脸上很油阀门法兰; 4,14-进油螺丝钉; 5-套简; 6-液压泵; 7-液压泵气弹黄; 8-油门连接杆;  9-调试臂; 10-凸轮机构轴; 11-确定接盘; 12-石油管道泵扁心轮; 13-石油管道泵; 15-放油螺塞; 16-手助力泵;  17-驱动程序盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-测量气弹黄; 22-续航里程調整螺丝钉; 23-怠速急停开关开关螺丝钉; 24-高急停开关开关螺丝钉; 25-变速手柄; 26-变速气弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体屏幕总成的其主要攻效是 保障油阀已经时间表的正确无误性，对待多缸汽油机如何理解，还会 保障各缸油阀时间表的保持一致性检验。起 保障的功效的部分是滑轮上部到调正垫铁上平米的高速H。当喷油阀气缸轴伞齿与曲轴伞齿相应地段一定的时，H越大，柱塞泵封进油孔的时间表早一些，油阀已经时间表也早一些。从一開始就，H越小，油阀已经时间表越网络延时。于是要表明定制和实验来定适合的的滑轮体事业高速H，以 保障油阀已经时间表的正确无误性。

1-气缸轴; 2-注塞泵斜槽; 3-泵盖; 4-定位手机广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-冒油阀压缩扭簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油阀门法兰; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵压缩扭簧; 16-压缩扭簧座; 17-挺柱体:; 18-保护层垫块; 19-滚珠

  相对多缸机，各分泵的H值应相同。修正水泥水泥垫块在喷液压油泵生产日期时均已调好，不可以随心所欲对调。水泥水泥垫块是用耐磨涂层材料制出相结行热操作以挺高密度，因适用中不宜破损。如长用时适用后破损较多，可换面适用。

  喷油阀泵体分两边好几部分，喷油阀上体用做施工轴向齿轮泵泵泵偶件及皮肤出油阀偶件，生殖器用做施工轴承轴、滚轴体和输输进气软管道管阀等。泵体前侧太平洋沿岸开了检视窗孔，是为了排查和调节喷油表。顶部有检视静音机油面的检视孔。喷油阀上体有一条什么油道，与各轴向齿轮泵泵泵套筒外头的环型油槽相连。环型油槽则与轴向齿轮泵泵泵套筒上的进、回油孔相连。由输输进气软管道管阀供来的非高压油采用进输进气软管连连接头走进油道中。油道中的静音水压由装在回输进气软管连连接头内的回油阀设定，一规定要求保持稳定在5～10kPa范围图内。汽压过低，在轴向齿轮泵泵泵下行带宽时，静音不速度快采用进油孔走进轴向齿轮泵泵泵顶部油腔。当油表异常而使汽压提升时，任何多余的静音会顶开回油阀流进静音细滤器中。
